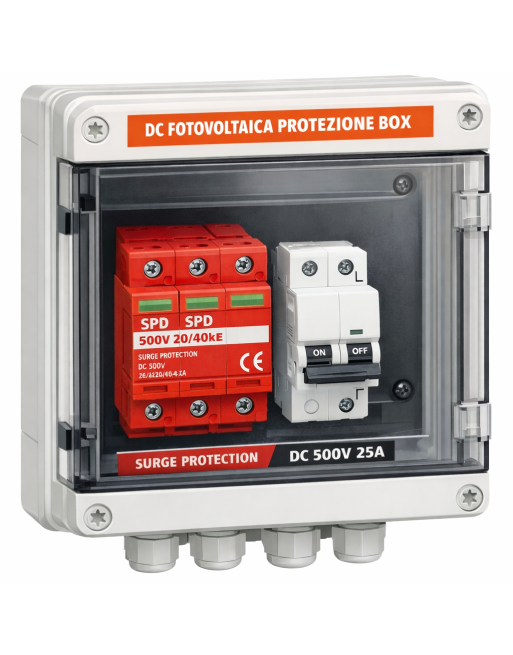

Quadro di protezione linea fotovoltaico 1 stringa DC fino a 6kw

La scatola di protezione fotovoltaica in corrente continua (DC) è un dispositivo pronto all’uso, progettato per garantire sicurezza, affidabilità e protezione totale tra i pannelli solari e l’inverter di impianti fotovoltaici fino a 500V DC.

All’interno del quadro è installata una linea di protezione completa, composta da:

• 1 Interruttore Magnetotermico Fotovoltaico DC 25A 6kA 500V, per la protezione da sovracorrenti e cortocircuiti sul lato DC.

• 1 Scaricatore di Sovratensione Fotovoltaico DC 2 Poli 40kA 500V (Tipo II), che protegge l’impianto da sovratensioni transitorie e fulminazioni indirette, preservando l’integrità di inverter e pannelli.

La scatola, in materiale termoplastico autoestinguente con,
È ideale per impianti fotovoltaici di piccola e media potenza (fino a 6 kW monofase o equivalenti in DC).

⚙️ Caratteristiche tecniche principali

• Tensione nominale: 500V DC

• Corrente nominale: 25A

• Potere d’interruzione: 6kA

• Protezione contro sovratensioni: SPD Tipo II, 2 poli, Imax 40kA

• Materiale scatola: ABS / policarbonato autoestinguente

• Installazione: a parete, con passacavi inclusi

• Connessioni: Morsetti a vite

• Applicazioni: protezione linea DC tra pannelli fotovoltaici e inverter

🏗️ Applicazioni tipiche

• Impianti fotovoltaici residenziali e industriali

• Collegamento tra stringhe di pannelli solari e inverter

• Sistemi fotovoltaici on-grid e off-grid

• Installazioni su tetto, pensiline o strutture agricole
