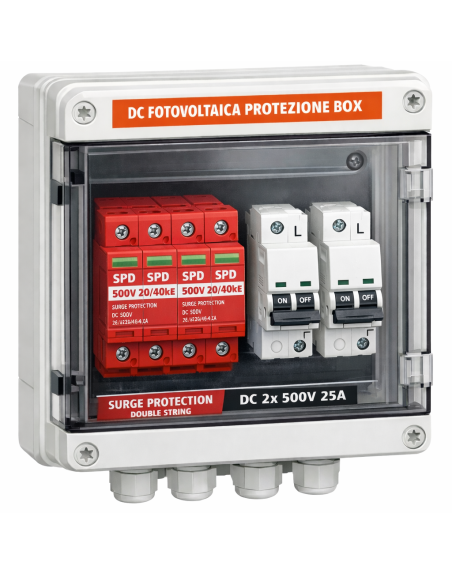

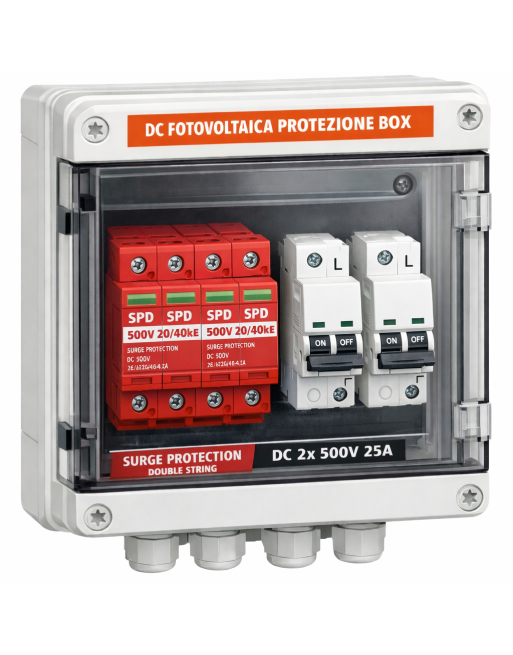

Quadro di protezione linea fotovoltaico Doppia stringa DC fino a 12kw

La scatola di protezione fotovoltaica DC a doppia stringa è un sistema completo e pronto all’uso progettato per la protezione totale della sezione in corrente continua (DC) di impianti fotovoltaici fino a 500V DC.
Ideale per impianti con due stringhe di pannelli solari, garantisce massima sicurezza, affidabilità e lunga durata tra i pannelli e l’inverter.

All’interno del quadro sono installati i seguenti dispositivi di protezione:

• 2 Interruttori Magnetotermici Fotovoltaici DC 25A 6kA 500V, per la protezione indipendente di ciascuna stringa da sovracorrenti e cortocircuiti;

• 2 Scaricatori di Sovratensione Fotovoltaici DC 2 Poli 40kA 500V (Tipo II), per la difesa da sovratensioni transitorie, fulmini indiretti e picchi di tensione sulla linea DC.

La struttura è realizzata in materiale termoindurente autoestinguente ad alta resistenza ai raggi UV,
Questa scatola è pensata per impianti fino a 12 kW (o equivalenti) con due stringhe indipendenti di pannelli fotovoltaici.

⚙️ Caratteristiche tecniche principali

• Numero di stringhe: 2

• Tensione nominale: 500V DC

• Corrente nominale: 25A per stringa

• Potere d’interruzione: 6kA

• Protezione da sovratensione: SPD Tipo II – 2 Poli – Imax 40kA

• Materiale: ABS / Policarbonato autoestinguente

• Installazione: a parete

• Durata operativa prevista: oltre 20 anni in condizioni standard

🏗️ Applicazioni tipiche

• Impianti fotovoltaici residenziali e industriali a doppia stringa

• Protezione DC tra pannelli e inverter

• Sistemi solari con più stringhe in parallelo

• Installazioni on-grid e off-grid
